پایه های تلسکوپ هارمونیک (Harmonic Drive): انقلابی در رصد نجومی و فراتر از آن

در دنیای نجوم آماتوری و حرفه‌ای، دقت و پایداری پایه تلسکوپ از اهمیت حیاتی برخوردار است. فناوری هارمونیک درایو (Harmonic Drive) یا استرین ویو (Strain Wave) که دهه‌ها در صنایع رباتیک و هوافضا مورد استفاده قرار گرفته، امروزه انقلابی در طراحی پایه‌های تلسکوپ ایجاد کرده است. این فناوری با حذف کامل لقی (Backlash) و ارائه حرکت فوق‌العاده نرم، امکان ردیابی دقیق اجرام سماوی را برای مدت‌های طولانی فراهم می‌کند، امری که برای عکاسی نجومی ضروری است.

گیربکس هارمونیک درایو: معرفی و بررسی جامع

گیربکس هارمونیک درایو (Harmonic Drive Gearbox) که با نام چرخ دنده موج کرنش نیز شناخته می‌شود، یک نوآوری انقلابی در حوزه انتقال قدرت است. این گیربکس با برخورداری از نسبت دنده‌های بسیار بالا، دقت بی‌نظیر و ابعاد فشرده، به یکی از اجزای حیاتی در صنایع پیشرفته‌ای مانند رباتیک، هوافضا و سیستم‌های کنترل حرکت تبدیل شده است.

• آموزش کامل استلاریوم پلاس موبایل

گیربکس هارمونیک درایو چیست؟

این فناوری نوعی مکانیزم چرخ دنده‌ای است که بر پایه اصل تغییر شکل الاستیک (کشسانی) کار می‌کند. عملکرد آن متکی بر تعامل سه جزء اصلی است که در کنار یکدیگر، امکان کاهش دنده بالا در فضایی بسیار کم را فراهم می‌کنند.

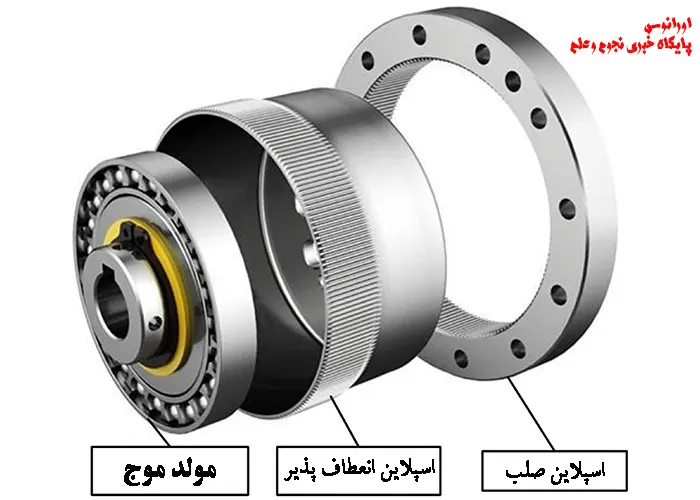

اجزای تشکیل‌دهنده اصلی

1. مولد موج (Wave Generator):
   این بخش که معمولاً به شکل یک بادامک بیضوی است، به شفت ورودی متصل می‌شود. با چرخش خود، نیرویی را به جزء انعطاف‌پذیر وارد کرده و باعث تغییر شکل الاستیک آن می‌شود.

2. اسپلاین انعطاف‌پذیر (Flexible Spline):
   یک حلقه نازک، فنجانی شکل و دارای دندانه‌های خارجی که از فلزی با استحکام بالا ساخته شده است. این قطعه تحت تأثیر مولد موج، تغییر شکل داده و اساس عملکرد دنده را ایجاد می‌کند.

3. اسپلاین دایره‌ای صلب (Circular Spline):
   یک حلقه ثابت و سفت‌و‌سخت با دندانه‌های داخلی که اسپلاین انعطاف‌پذیر را در بر می‌گیرد. این بخش معمولاً به عنوان خروجی سیستم عمل می‌کند.

نحوه عملکرد

با چرخش مولد موج، اسپلاین انعطاف‌پذیر به شکل بیضوی تغییر شکل می‌دهد. این تغییر شکل باعث درگیری تدریجی دندانه‌های آن با دندانه‌های اسپلاین دایره‌ای صلب می‌شود. به دلیل تفاوت تعداد دندانه‌های این دو جزء (معمولاً دو دندانه کمتر در اسپلاین انعطاف‌پذیر)، برای هر دور چرخش کامل مولد موج، اسپلاین انعطاف‌پذیر مقدار بسیار کمی در خلاف جهت حرکت می‌کند. این حرکت تفاضلی، اساس ایجاد کاهش دنده بالا و نسبت گشتاور exceptional در این سیستم است.

مزایا و ویژگی‌های کلیدی

• دقت و لقی صفر: عدم وجود لقی بین دندانه‌ها، دقت موقعیت‌یابی بسیار بالایی را ارائه می‌دهد.

• چگالی گشتاور بالا: توانایی انتقال گشتاور بسیار زیاد در نسبت به ابعاد و وزن بسیار کم.

• عملکرد نرم و بی‌صدا: به دلیل درگیری تدریجی دندانه‌ها و استفاده از اصول الاستیک.

• راندمان بالا: تلفات انرژی در آن بسیار پایین است.

• طول عمر و قابلیت اطمینان: دارای استحکام بالا و مقاومت در برابر سایش.

• قابلیت طراحی و سفارشی‌سازی: برای کاربردهای خاص قابل تطبیق است.

کاربردها

این گیربکس‌ها در صنایعی که نیازمند دقت، اطمینان و فشرگی هستند، ضروری محسوب می‌شوند، از جمله:

• رباتیک (مفاصل ربات‌های صنعتی و سرویس)

• هوافضا و ماهواره‌ها (سیستم‌های کنترل موقعیت آنتن و پنل‌های خورشیدی)

• تجهیزات پزشکی (دستگاه‌های تصویربرداری و جراحی)

• ماشین‌آلات CNC و سیستم‌های اتوماسیون

• سیستم‌های انرژی تجدیدپذیر (ردیاب‌های خورشیدی)

گیربکس هارمونیک درایو با ترکیب منحصر به فرد دقت، قدرت و compact بودن، یک انتخاب ایده‌آل برای پیشرفته‌ترین کاربردهای مهندسی است. درک عمیق مکانیزم و مزایای آن برای مهندسین و طراحانی که به دنبال ارتقای عملکرد سیستم‌های مکانیکی خود هستند، ضروری می‌باشد.

مزایای پایه های تلسکوپ هارمونیک

پایه‌های تلسکوپ مجهز به این فناوری مزایای متعددی دارند:

• دقت موقعیتی‌یابی استثنایی: لقی نزدیک به صفر (کمتر از ۱ دقیقه قوسی) مهمترین مزیت این سیستم است. این ویژگی برای ردیابی دقیق اجرام سماوی و عکاسی نجومی طولانی‌مدت ضروری است.

• عملکرد بی‌صدا: به دلیل عدم اصطکاک مستقیم دنده‌ها، این پایه‌ها برای محیط‌های آرام رصدی ایده‌آل هستند.

• نگهداری کم: طراحی بسته و عدم نیاز به روغن‌کاری دوره‌ای، نگهداری را بسیار کاهش می‌دهد.

• ظرفیت بارگذاری بالا در ابعاد جمع و جور: این پایه‌ها نسبت به پایه‌های سنتی با ظرفیت بار مشابه، وزن و حجم بسیار کمتری دارند. برای مثال، پایه ZWO AM5 تنها ۵ کیلوگرم وزن دارد ولی قادر به حمل تجهیزاتی تا ۲۰ کیلوگرم (با وزنه تعادل) است.

• ردیابی پایدار و بدون لرزش: انتقال نرم حرکت منجر به کاهش لرزش می‌شود که برای کیفیت تصویر در عکاسی نجومی حیاتی است.

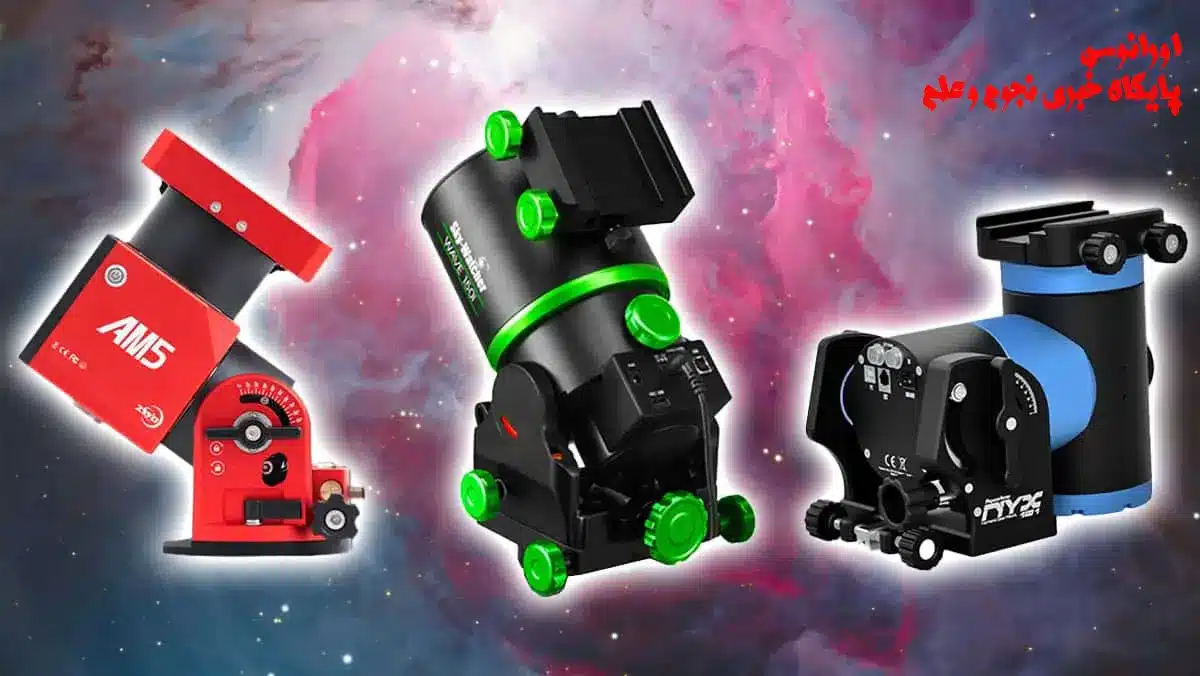

معرفی مدل های برتر پایه تلسکوپ هارمونیک

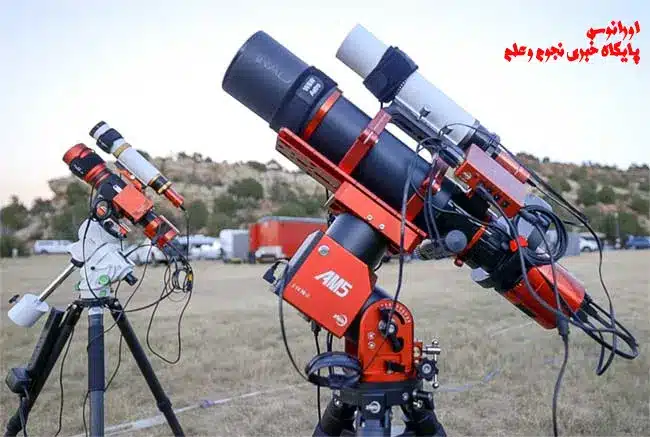

1. ZWO AM5

این پایه هیبریدی که هم در حالت استوایی (EQ) و هم سمت-ارتفاعی (Alt-AZ) کار می‌کند، یکی از محبوب‌ترین مدل‌ها در بازار است.

ویژگی‌های کلیدی:

• وزن پایه: تنها ۵ کیلوگرم

• ظرفیت بار: ۱۳ کیلوگرم بدون وزنه تعادل، تا ۲۰ کیلوگرم با وزنه تعادل

• دقت ردیابی: خطای دوره‌ای تنها ±۰.۵ تا ۰.۸ ثانیه قوسی

• قابلیت‌های ارتباطی: WiFi، Bluetooth، USB-C

• سیستم قطبی کردن سریع: مجهز به نرم‌افزار داخلی برای قطبی کردن سریع

2. Rainbow Imaging RST-135

این پایه نیز از فناوری هارمونیک درایو بهره می‌برد و برای عکاسان نجومی جدی طراحی شده است.

ویژگی‌های کلیدی:

• ظرفیت بار: تا ۱۳٫۵ کیلوگرم

• دقت بالا: لقی نزدیک به صفر

• طراحی ماژولار: قابلیت نصب روی سه‌پایه‌های مختلف

3. iOptron HAE27EC

iOptron نیز از بازیگران قدیمی عرصه مقرهای نجومی است که به فناوری هارمونیک درایو روی آورده است.

ویژگی‌های کلیدی:

• ظرفیت بار: تا ۱۲٫۲۵ کیلوگرم

• پشتیبانی از کنترل از راه دور: قابلیت کنترل کامل via Wi-Fi

• پورت‌های ارتباطی متنوع: برای اتصال به انواع تجهیزات

4. مقر اسکای‌واچر مدل Wave 100i

این مدل یک مقر همه‌کاره و سبک‌وزن (فقط ۴ کیلوگرم) است که از فناوری استرین ویو بهره می‌برد. قابلیت بارگذاری آن ۱۰ کیلوگرم بدون وزنه و ۱۵ کیلوگرم با وزنه تعادل است. از ویژگی‌های شاخص آن می‌توان به حالت‌های ردیابی دوگانه (EQ و Alt-AZ)، اتصال Wi-Fi و Bluetooth و پشتیبانی از کنترلر ASIAIR اشاره کرد. این مقر برای رصدگران مبتدی تا حرفه‌ای که به دنبال تعادل بین قابلیت حمل و عملکرد هستند ایده‌آل است.

5. مقر اسکای‌واچر مدل Wave 150i

مدل قدرتمندتر و بزرگ‌تر اسکای‌واچر است که برای رصدگران حرفه‌ای و عکاسان نجومی با تجهیزات سنگین طراحی شده است. ظرفیت بارگذاری آن ۱۵ کیلوگرم بدون وزنه و تا ۲۵ کیلوگرم با وزنه‌های تعادل است. این مدل همچنین مجهز به سیستم محافظ قطع برق است که از آسیب دیدن تجهیزات در صورت قطع ناگهانی برق جلوگیری می‌کند. وزن این مقر ۵.۸ کیلوگرم است.

جدول مقایسه ای مدل های برتر پایه تلسکوپ هارمونیک
